在探索丰田混动技术的奥秘时，一个核心部件——第三代普锐斯逆变器，成为了技术爱好者的焦点。这个被称为“黑匣子”的组件，负责在电能与机械能之间架起高效转换的桥梁。现在，让我们一同揭开它的神秘面纱。

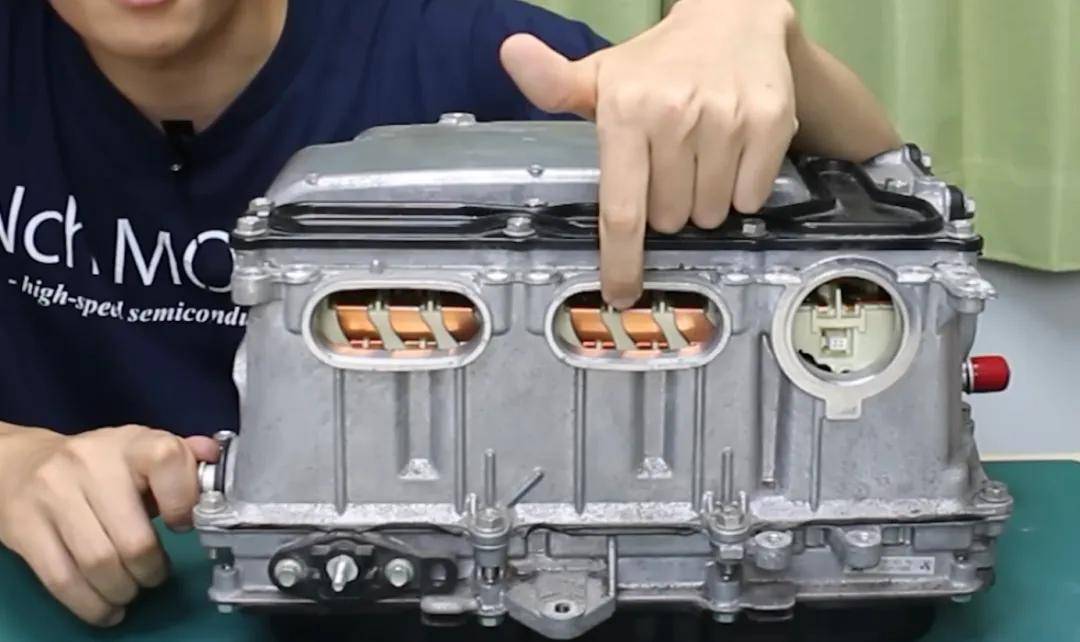

逆变器的前端设计简洁明了，三个孔位分别连接着电池、发电机和电动机，这些连接点就像是能源流动的门户，让电力在内部电路中自由穿梭。电池提供的电力通过逆变器驱动电动机，而发电机产生的电力则用于给电池充电或直接驱动电动机，这一转换过程在逆变器内部的精密盒子里悄然进行。

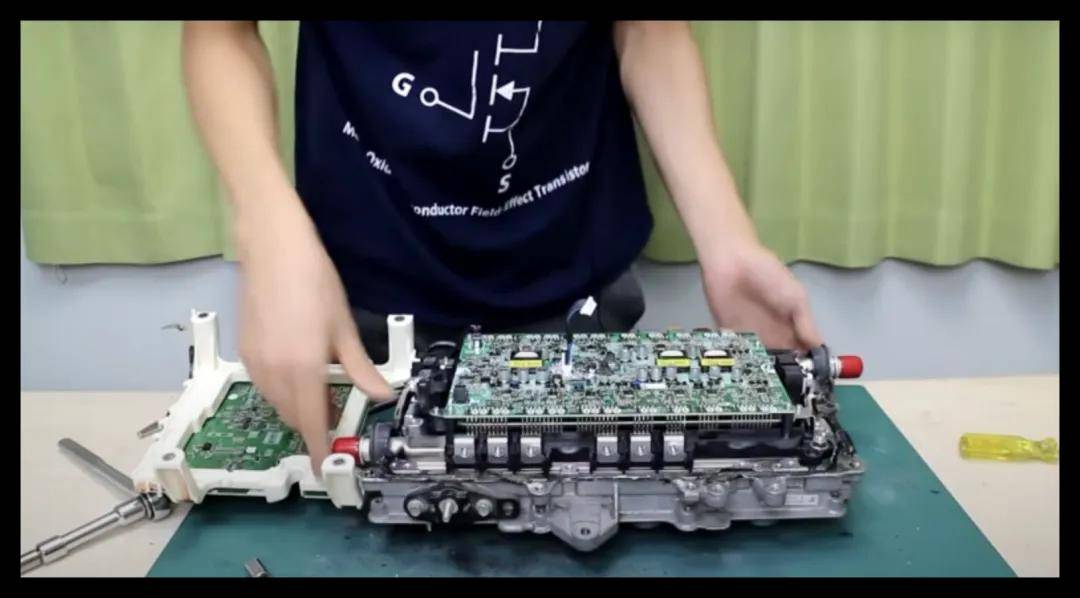

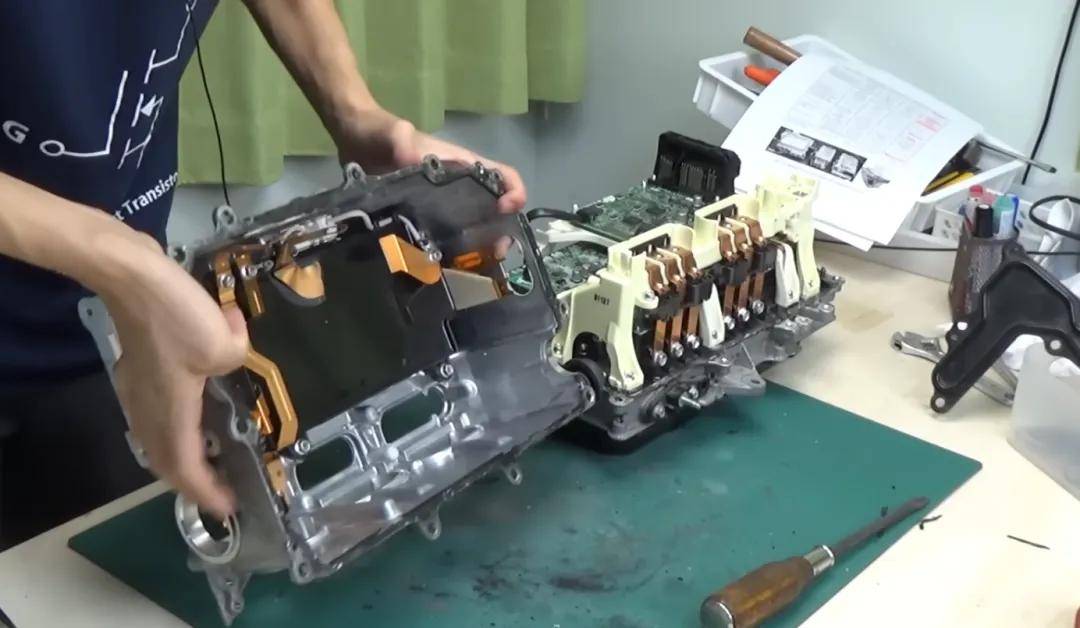

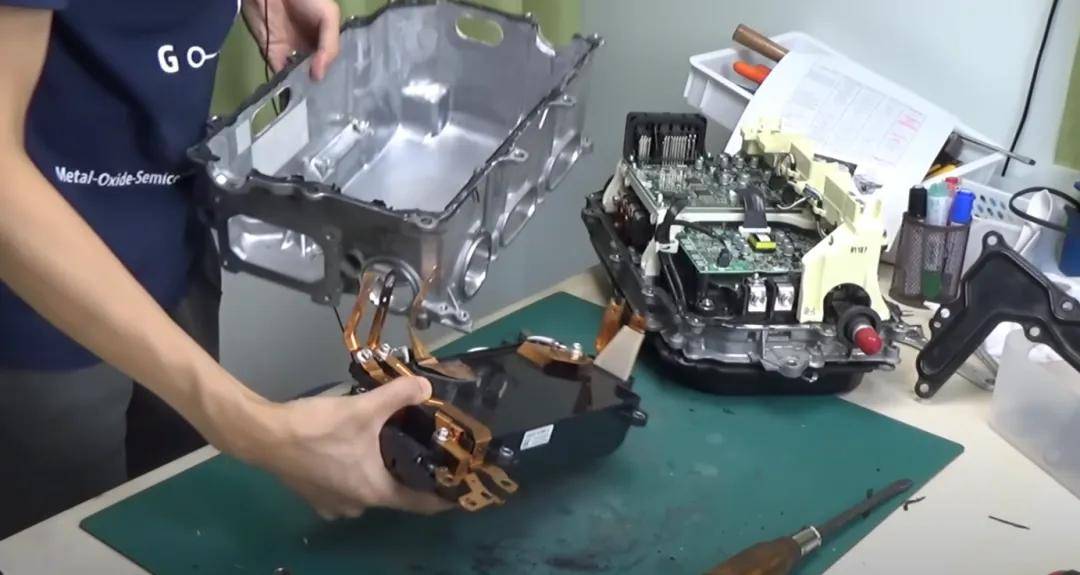

拆解逆变器的过程充满挑战，但也极具启发性。外壳上的螺栓被一一拆除后，盖子缓缓打开，露出了内部的精密构造。尽管在拆除过程中部分电容器因强行拉扯而受损，但这并不影响我们对它的深入分析。这些电容器，特别是松下制造的薄膜电容器，体积庞大，电容值各异，它们在电路中扮演着平滑电压和滤波的重要角色。

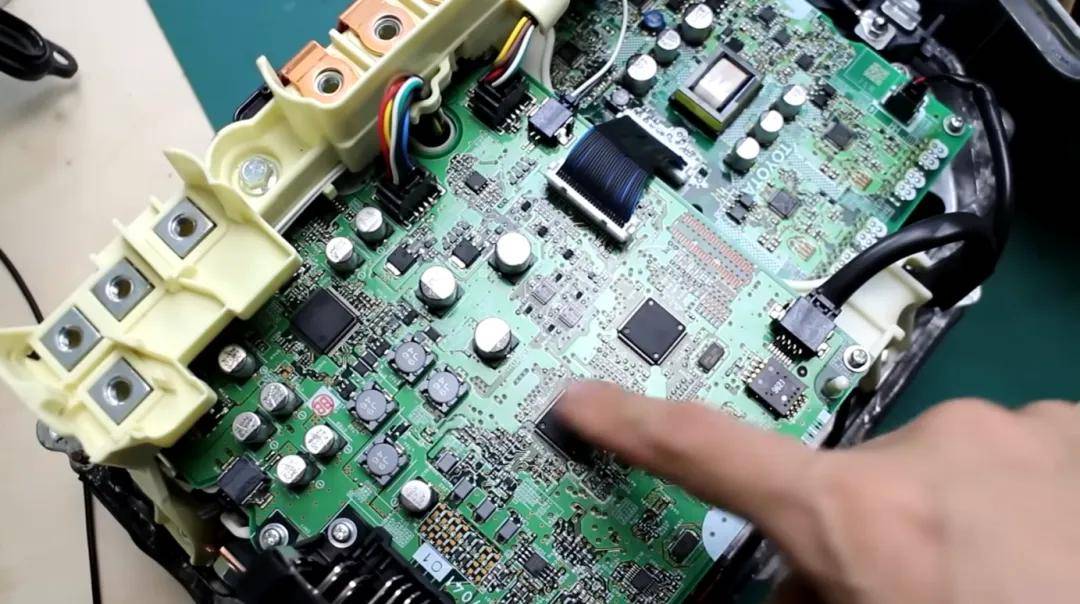

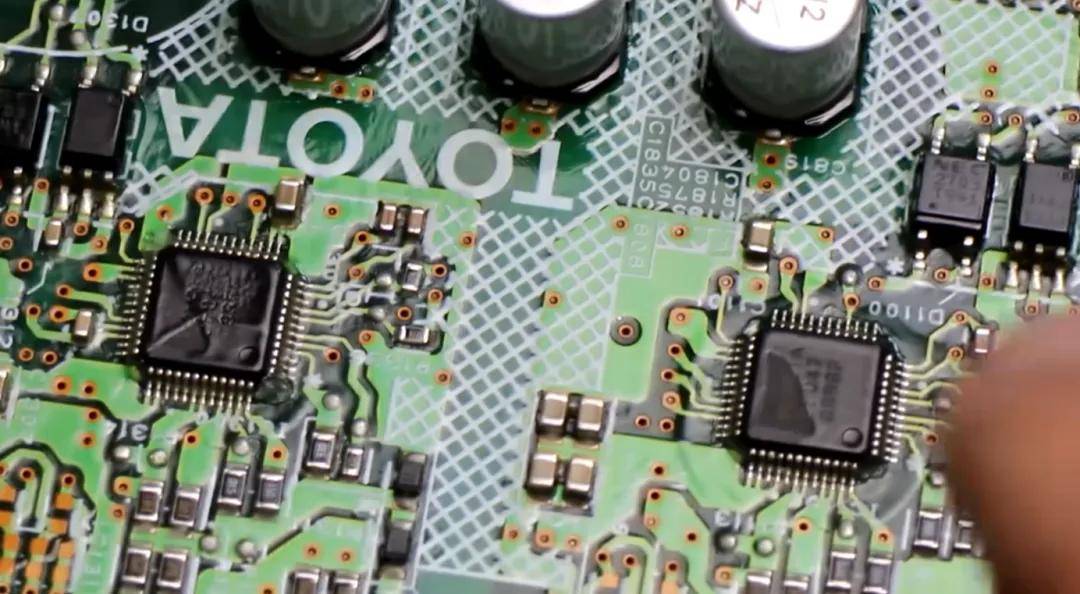

进一步深入，我们发现电路板上的电阻、半导体组件以及IC芯片等关键元件。这些元件不仅印有丰田的标识，还包含了NEC、电装（DENSO）和东芝等日本制造商的产品。电阻用于电容器放电，而半导体组件则负责电力转换和控制。电路板的布局紧凑而有序，每一个元件都发挥着至关重要的作用。
逆变器的核心部件——IGBT模块，更是让人眼前一亮。这个模块内部镶嵌着多个IGBT芯片，它们被密封材料包裹着，既保证了绝缘和散热性能，又防止了灰尘的附着。IGBT芯片在电路中扮演着开关的角色，通过控制它们的通断来实现电力的转换和调节。在电动机驱动、发电机充电以及DC/DC转换器提升电池电压等过程中，IGBT都发挥着不可或缺的作用。为了应对大电流的挑战，IGBT芯片采用了两两并联的设计方案，确保了电路的稳定性和可靠性。
逆变器还包含了变压器等关键组件。这些组件通过磁通量转换电压，实现了电力的稳定传输。变压器的次级绕组线径较粗，能够承受大电流的流过。在拆解过程中，我们还发现了用于切换变压器初级侧的部件以及次级侧的整流二极管等半导体组件。这些组件的精密设计和布局，充分展示了丰田在混动技术领域的深厚实力。
通过本次拆解和分析，我们对第三代普锐斯逆变器的内部构造和工作原理有了更深入的了解。这个看似简单的“黑匣子”内部却隐藏着如此复杂的电路和精密的组件设计，让人不禁感叹现代汽车技术的先进和神奇。
